Описание шкафов NetShelter SX

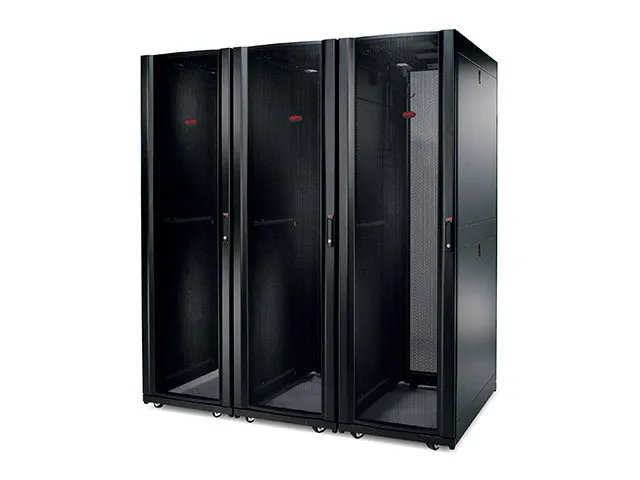

Многофункциональные шкафы NetShelter SX - универсальные и эффективные решения, предназначенные для размещения и обслуживания серверов и сетевого оборудования. Благодаря продуманной компоновке, модели представляют много свободного пространства, что упрощает монтаж и обеспечивает свободный доступ к оборудованию в задней части шкафа. Уменьшенная ширина шкафов позволяет более рационально использовать рабочее пространство ЦОД, а высота 42U позволяет шкафам легко проходить в дверные проемы.
Спектр преимуществ для максимального удобства
- Интегрированное заземление - Верхняя и боковые панели, а также передняя и задняя двери электрически соединены с каркасом серверной стойки. На раме предусмотрено восемь резьбовых вставок для присоединения внешнего заземляющего проводника.
- Встроенная соединительная арматура с регулировкой под шкафы разной ширины - В шкафах сразу установлена крепежная арматура, позволяющая соединять установленные в ряд шкафы и придавать им дополнительную устойчивость. Предустановленная крепежная арматура включает отверстия для соединения соседних шкафов в центре на 600 мм или 24" (в зависимости от планировки).
- Транспортировочные ролики стандартного профиля и регулируемая выравнивающая опора - В стандартную комплектацию шкафов входят ножки с регулировочными винтами и ролики. Ножки можно быстро отрегулировать при помощи отвертки или дрели, не залезая под шкаф с гаечным ключом.
- Двойные задние дверцы - Двухстворчатые задние двери улучшают доступ и удобство обслуживания установленной в стойке аппаратуры. Использование таких дверей позволяет экономить площадь помещения. Для открывания двери необходимо предусмотреть свободное пространство шириной всего 279 мм
- Регулируемые монтажные направляющие с крепежом и возможностью быстрой регулировки - Вертикальные монтажные направляющие регулируются с шагом в 1/4 дюйма (6,4 мм), что позволяет удовлетворить практически любые требования к монтажу ИТ-оборудования. Конструкция монтажной направляющей шкафа и боковой скобы дает возможность быстрой проверки регулировки без использования инструментов. Посадочные места (U) пронумерованы спереди и сзади для ускорения установки оборудования.
- Возможность сборки шкафа по заказу - При сборке шкафов на заказ может производиться их доработка по сравнению со стандартными моделями. Эта доработка ограничивается только сборкой шкафа и не включает дополнительно устанавливаемые компоненты. Например, шкаф может быть собран без боковых стенок или дверей. Сведения о размерах и наличии шкафов уточняйте у наших менеджеров.
- Специализированные опции по упаковке транспортировочных стоек с предустановленным оборудованием - Корпуса в противоударном исполнении являются стандартными корпусами с доработками в конструкции, позволяющими осуществлять их транспортировку с установленным внутри оборудованием. При разработке предлагаемых нами корпусов был задействован весь наш промышленный опыт в сфере изготовления ИТ-оборудования. Совсем недавно наша продукция прошли сертификацию в компании Cisco® как пригодные для размещения и транспортировки унифицированных вычислительных систем (UCS) Cisco. Габаритные опции и наличие корпусов уточняйте у наших менеджеров.
- Предустановленные задние каналы для аксессуаров на полную высоту шкафа - Интегрированный регулируемый задний вспомогательный канал предоставляет возможность безинструментальной установки аксессуаров, не занимающих посадочных мест. Каждый канал содержит два монтажных отсека и поддерживает сочетания, содержащие до четырех вспомогательных компонентов (БРП, вертикальные кабельные организаторы и т.д.). Шкафы глубиной 1070 мм (42 дюйма) и 825 мм (32 дюйма) и сетевые шкафы содержат два канала. Шкафы глубиной 1200 мм (48 дюймов) содержат четыре канала. Каналы устанавливаются на заводе в заднюю часть шкафа, но их можно перемещать вдоль боковой скобы в те места, где нужно организовать кабели.
- Совместимость со стоечными системами Schneider Electric - Совместимость с большим количеством стоечных аксессуаров Schneider Electric, что позволяет создать законченную стоечную систему.
- Интеграция с продуктами InfraStruXure - Продукты Schneider Electric для кондиционирования воздуха, распределения питания и организации кабелей хорошо интегрируются с данными серверными стойками, образуя единую систему инженерной инфраструктуры ЦОДа.
- Гарантированная совместимость с 19-дюймовым оборудованием любых производителей при условии соответствия стандарту EIA-310 - Используются способы крепления, гарантирующие совместимость любой аппаратуры шириной 19" со стойками стандарта EIA-310. Гарантия возврата денег «Fits Like a Glove» (дословно – «подходит словно перчатка») дает заказчику уверенность в том, что любая аппаратура, совместимая со стандартом EIA-310-E, подходит для монтажа в стойки NetShelter.
- Оптимизирован для высокоэффективных систем организации кабелей - Шкафы NetShelter SX оптимизированы для использования с высокоэффективными системами организации кабелей, которые крепятся к направляющим для оборудования внутри шкафов, выравниваясь по посадочным местам для оборудования, и содержат каналы для прокладки и организации кабелей.
- Отверстия для кабелей с предварительно установленными щетками - Кабели можно выводить через большие отверстия в крыше. Конструкция обеспечивает свободный доступ к кабелям через фальшпол. В крыше имеются смещенные к передней поверхности шкафа отверстия с щетками для протяжки кабелей без нарушения воздушной изоляции.
- Легко снимающаяся для доступа к кабелям крышка - Крыша крепится на простых шарнирах с выдвижным стержнем, которые позволяют легко снимать ее для получения доступа к оборудованию в процессе его установки или даже когда кабели уже подключены и пропущены через отверстия. Снятую крышу можно перевернуть, чтобы изменить положение более крупных отверстий для разъемов и вилок распределения питания.
- Боковые панели половинной высоты и дополнительный компонент с закрытыми щетками отверстиями для кабелей - Быстросъемные боковые панели имеют половинную высоту для уменьшения размеров и веса и облегчения манипуляций и доступа к оборудованию. Боковые панели запираются при помощи ключа от дверей. Доступны боковые панели с закрытыми щетками отверстиями для протяжки кабелей в соседние стойки в ряду с сохранением правильного потока воздуха.
- Быстросъемные дверцы - Переднюю дверь можно перенавесить на другую сторону. Кроме того, переднюю и задние двери можно поменять местами. Двери легко снимаются простым нажатием.
- Монтажные элементы и инструменты для установки шкафов - Все шкафы стандартно комплектуются набором монтажных элементов для установки ИТ-оборудования и инструментами для простейшей установки шкафов.
