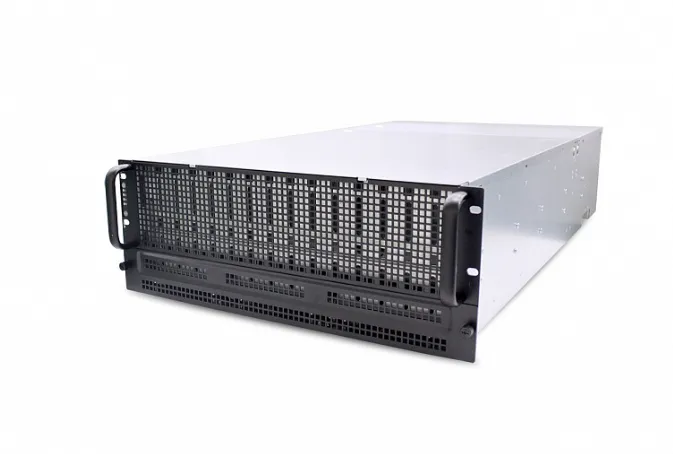

Модули расширения (JBOD) Aquarius ARRAY FJ11 HD предназначены для расширения дисковой емкости серверов и совместимых моделей СХД Aquarius ARRAY и обеспечивают высокую плотность размещения дисков.
Модули расширения поставляются с одним или двумя модулями ввода/вывода с портами SAS 12Gb. В последнем случае модули ввода/вывода дублируют друг друга, что в совокупности с дублированием системы питания и охлаждения обеспечивает отсутствие единых точек отказа. При соблюдении отказоустойчивой схемы подключения обеспечивается высокая доступность данных даже при каскадировании нескольких модулей расширения.
Подключение Модулей расширения осуществляется по высокоскоростным шинам SAS 12Gb. Порты поддерживают режим автоопределения и конфигурируются в зависимости от того, подключены к хосту или к дополнительному модулю расширения. Вместе с поддержкой зонирования Т10 это позволяет гибко настраивать подключение дисков Модуля расширения к серверам, возможно подключение до 6-х серверов к одному модулю ввода/вывода.
Модуль расширения имеет интеллектуальные средства управления. Для большинства модификаций управление доступно через консольный порт с помощью эмулятора терминала. С помощью интерфейса командной строки можно получить информацию о состоянии оборудования и версиях ПО, скорости вращения вентиляторов и температуре компонентов, можно обновить прошивки, произвести настройку зон, настроить уровни срабатывания температурных датчиков, режим энергосбережения, сетевые настройки порта BMC (при наличии) и ряд других параметров.
Более удобное управление и наглядное представление информации возможно при использовании графического веб-интерфейса опционального BMC, для доступа к которому предназначен порт Ethernet.
Модуль расширения поддерживает стандарт команд SES-2, поэтому управление может осуществляться из программного обеспечения совместимой СХД или утилит настройки RAID-адаптеров, при условии что такой функционал реализован и соблюдается совместимость с SES-2 на стороне хоста.
Для удобства администратора на передней панели Модуля расширения расположена панель управления и индикации. На неё выведены индикатор питания и индикаторы основных ошибок системы, требующих вмешательства. Световые сигналы ошибки дублируются звуковым зуммером. Для отключения зуммера предумотрена кнопка Mute. Включение и отключение системы производится кнопкой питания, которая также расположена на панели управления и индикации. Салазки дисков снабжены двумя светодиодными индикаторами. Отображается активность диска и необходимость вмешательства при ошибке или выделении диска администратором средствами ПО.
Модуль расширения имеет развитые средства настройки режимов энергопотребления - могут быть заданы индивидуальные режимы остановки шпинделей для каждого диска.
Приведены технические характеристики и описание модулей расширения высокой плотности. Характеристики указаны на 1 модуль ввода/вывода.
| Технические характеристики | |
|---|---|
|
Контроллер |
2 x Intel® Xeon® Scalable Skylake/Cascadelake (до 135W) |
|
Корпус |
4U |
|
Дисковый интерфейс |
SAS 12Gb/s |
|
Количество дисков |
FJ11-S/D460 - 60 x 3.5" FJ11-S/D478 - 72 x 3.5" |
|
Типы дисков |
HDD NL SAS 3.5" HDD SAS 10k, SSD SAS 2.5" с адаптером |
|
Объемы дисков |
до 12 GB |
|
Внешние интерфейсы |
На контроллер: 6 x SAS 12Gb SFF-8644 |
|
Источник питания |
резервируемые блоки питания горячей замены FJ11-S/D460 - 1+1 х 1200W 80+ FJ11-S/D472 - 1+1 х 1100W 80+ |
|
Охлаждение |
вентиляторы с горячей заменой x6 |
|
Размеры(мм) |
FJ11-S/D460 - 840 x 449 x 175 FJ11-S/D472 - 915 x 448 x 177 |
|
Вес(кг) |
без дисков FJ11-S/D460 - 70 FJ11-S/D472 - 56.5 |
|
Гарантия |
3 года стандартная. Опционально-пакеты расширенного сервиса SERViceAQ |
