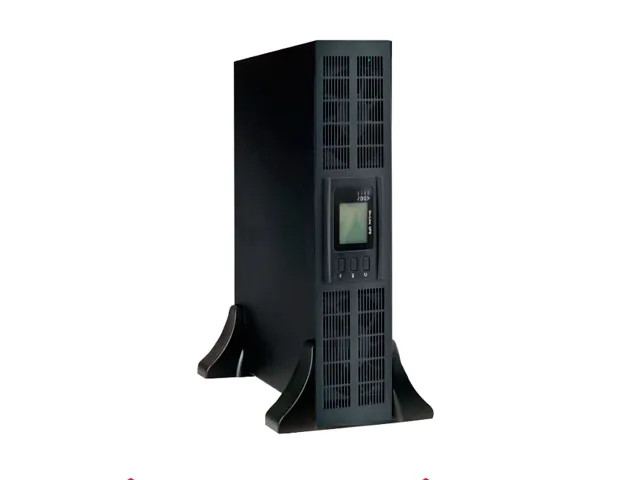

Описание ИБП Hiden серии HPM3100-SA
Серия источников бесперебойного питания HPM3100-SA включает в себя модели с наиболее востребованной мощностью запитываемых устройств, равной 10-20 кВА. Применение трёхфазного входа значительно облегчает достижение необходимой входной силы переменного тока по сравнению с однофазным входом. Очень удобной эксплуатационной характеристикой ИБП является возможность подключения требуемого числа внешних аккумуляторных батарей. Подбор их емкости даёт возможность масштабирования длительности автономной работы.
Общие технические характеристики моделей серии
- Применение онлайн топологии (двойного преобразования тока).
- Возможность параллельного подключения нескольких ИБП к одному потребителю.
- Резервирование по типу N+1 или N+х.
- Наличие жидкокристаллического дисплея с настраиваемыми функциями.
- Возможность удалённого администрирования по RS-232 или USB.
- Опциональное подключение карты удалённого мониторинга SNMP.
- Опция "сухие контакты".
- Управляемое аварийное отключение через специальный порт (ЕРО).
- Подключение ДГУ.
Входные характеристики моделей НРМ 3110 / 3115 / 3120 -SA
- Мощность (кВА) — 10-15-20.
- Мощность (кВт) — 9-13,5-18.
- Входные напряжения (В) — 380-400-415.
- Диапазон входных напряжений (В) — 208-478.
- Диапазон частот переменного тока (Гц) — 40-70.
- Потери мощности — менее 1%.
- Максимально возможные искажения тока при абсолютно нелинейной нагрузке — менее 3%.
- Отклонение частот тока байпаса — +/-10%.
- Работа с дизель-генератором.
Выходные характеристики моделей НРМ 3110 / 3115 / 3120 -SA
- Выходные напряжения (В) —220-230-240.
- Стабильность напряжения — +/- 1%.
- Фактор мощности — 0,9.
- Пределы отклонения частоты переменного тока (от сети) — +/- 1%-10%.
- Пределы отклонения частоты переменного тока (от АКБ) — 50-60 Гц +/- 0,2%.
- Крест-фактор — 3/1.
- Искажения синусоидального напряжения при линейной нагрузке — +/- 2%.
- Искажения синусоидального напряжения при нелинейной нагрузке — +/- 5%.
- Эффективность — 95%
- Напряжение аккумуляторных батарей — 96-108-120 В.
- Число АКБ — 32-34-36-38-40 шт.
- Зарядный ток батарей — 6 А.
- Время переключения — 0 мс (!).
- Время включения защиты при перегрузке при работе от сети — 60 мин при 110%, 1 мин при 150%, мгновенный переход на байпас при напряжении более 150%.
- Время включения защиты при перегрузке при работе батарей — 10 мин при 110%, 1 мин при 150%, мгновенное отключение от сети при напряжении более 150%.
- Максимальная сила тока автоматов защиты на байпасе для моделей НРМ 3110 / 3115 / 3120 — 63-100-125 А.
