Особенности
- Однофазный ИБП с двойным преобразованием входного напряжения (On-line UPS) с высокой плотностью мощности, возможность свободной генерации частоты и подключения генератора
- Синусоидальная форма выходного напряжения
- Выходной коэффициент мощности 1.0 с идеальной синусоидой выходного напряжения, подходит для питания практически любого чувствительного оборудования. Возможность установки в горизонтальном и вертикальном положении
- Возможность установки в 19" стойку (форм-фактор 5U Rackmount) с помощью дополнительного комплекта для монтажа
- Максимально широкий диапазон входных напряжений, частоты и формы волны, минимизирует расход энергии аккумуляторной батареи
- Высокий входной коэффициент мощности =1,0, высокий общий КПД (не менее 93% при работе от батарей, не менее 98% при работе в режиме высокой эффективности), снижение затраты на оплату электроэнергии и общие потери электроэнергии
- Низкое искажение входного сигнала, защита от выдачи помех в сеть питания.
- Общее гармоническое искажение входного тока <5%
- Схема параллельного резервирования N+X позволяет улучшать надежность и гибкость. До 3-х параллельно подключаемых ИБП
- Встроенные коммуникационные порты: удаленное отключение питания (RPO), "сухие контакты", RS-232 (COM), USB, интеллектуальный разъём
- Возможность увеличения времени автономной работы при подключении дополнительных батарейных модулей (приобретаются дополнительно)
- Поворотный матричный ЖК-дисплей для отображения информации режиме работы, состоянии нагрузки, событиях, измерениях и настройках и переключения рабочих режимов
- Возможность работы даже при самых неблагоприятных условиях в питающей сети
Серия источников бесперебойного питания INNOVA RT II 6000/10000 выполнена по технологии двойного преобразования с чистым синусоидальным сигналом на выходе (онлайн). ИБП защищает чувствительное электронное оборудование от наиболее распространенных проблем питания, включая отключение питания сети, проседания напряжения, скачки напряжения, снижение нагрузки, электрические помехи в сети питания, всплески напряжения, колебания частоты, переходные процессы при переключении и гармонические искажения

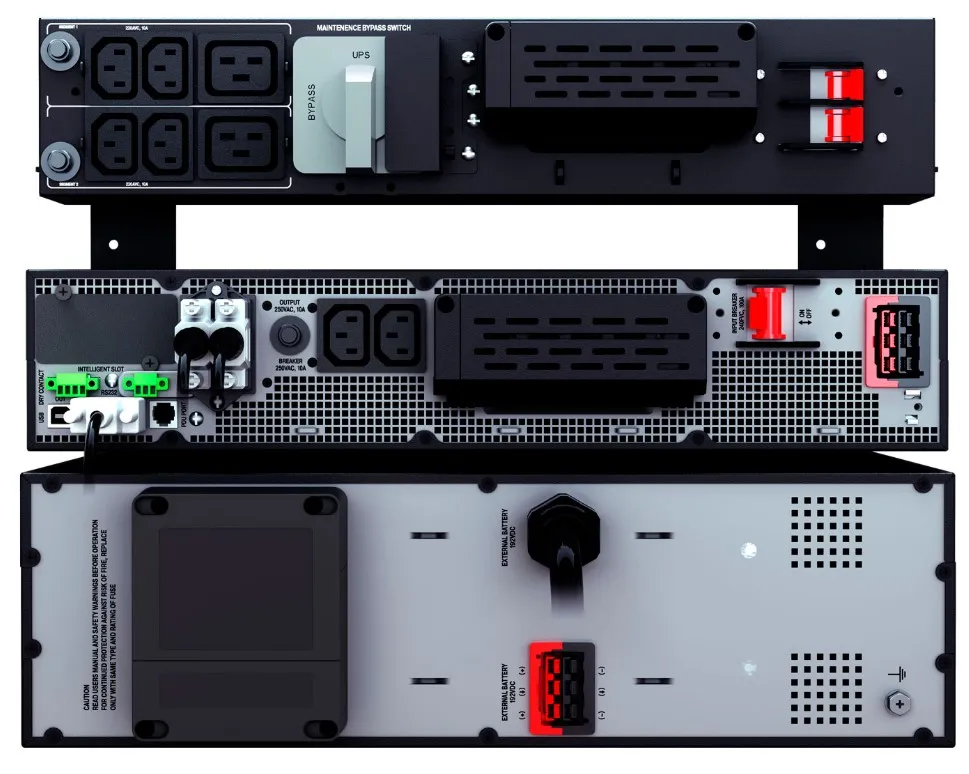

В серию входят несколько моделей, различающихся выходной мощностью: 6000 ВА и 10000 ВА. Корпуса всех ИБП выполнены из металла, которые можно установить горизонтально, вертикально с помощью подставки или встроить в 19 стойку, занимая в ней 5 посадочных мест (5U), направляющие для установки в стойку приобретаются отдельно.
На передней панели ИБП размещён ЖК-дисплей, на котором отображается информация о режиме работы, состоянии нагрузки, событиях, измерениях и настройках и переключения рабочих режимов. Кнопки управления на передней панели позволяют пользователям выключить звуковое оповещение при неполадках питающего переменного напряжения или запустить тест последовательной самодиагностики ИБП и кнопки управления. Подсветка дисплея автоматически гаснет через 10 минут бездействия.
Для возможности удаленного управления ИБП оснащен интерфейсными портами и поддерживает EPO (Emergency power off), сухие контакты, RS-232 (COM), USB, слот для карт расширения.
Рекомендуется для обеспечения бесперебойной работы и защиты:
- оборудования, критичного к форме сигнала питания;
- оборудования, требующего долгое время автономной работы;
- мощных серверов, в том числе установленных в стойки;
- периферийной компьютерной и вычислительной техники;
Для увеличения времени автономной работы можно использовать дополнительные батарейные модули INNOVA RT II 6000/10000 (приобретается отдельно).
Гарантия
2 года с даты покупки
- Преобразовательный модуль
- Батарейный модуль
- Выносной блок PDU
- Шнур для подключения к электросети х 1 шт.
- Шнур для подключения нагрузки х 2 шт.
- USB-кабель для связи с ПК х 1 шт.
- Ножки для вертикального монтажа
- Руководство пользователя с гарантийным талоном
- Монтажные планки для установки в 19" стойку х 2 шт.
Технические характеристики
| Модель |
ИБП Innova RT II 10000 |
|---|---|
|
Артикул |
1005633 |
| Топология |
On-line |
|
Выход |
|
|
Полная мощность |
10 кВА |
|
Активная мощность |
10 кВт |
|
Номинальное напряжение |
220 / 230 / 240 В |
|
Стабильность напряжения |
± 1 % |
|
Номинальная частота |
50-60 Гц |
|
Стабильность частоты |
± 0,1 Гц |
|
Форма напряжения |
Синусоидальный сигнал |
|
Время переключения |
0 мс |
|
Искажение напряжения |
≤ 1% |
|
Разъемы с питанием от батареи |
IEC C13 - 6шт; IEC C19 - 2шт; Клеммный блок |
|
Автоматический байпас |
Есть |
|
Механический байпас |
Есть |
|
Резервирование мощности |
до 3 шт в параллельной системе |
|
Вход |
|
|
Номинальное напряжение |
220 / 230 / 240 В |
|
Диапазон напряжения при 50% нагрузке |
110-275 В |
|
Диапазон напряжения при 100% нагрузке |
160-275 В |
|
Диапазон частоты |
45-66 Гц |
|
Разъем питания |
Клеммный блок |
|
Батареи |
|
|
Тип |
Необслуживаемые герметичные свинцово-кислотные |
|
Установленные |
12В/9Ач х 16 шт |
|
Время автономной работы при 30% нагрузке |
15 мин |
|
Время автономной работы при 50% нагрузке |
8 мин |
|
Время автономной работы при 70% нагрузке |
5 мин |
|
Время автономной работы при 100% нагрузке |
2,1 мин |
|
Время заряда из состояния полного разряда |
3 часа до 90% заряда |
|
Возможность увеличения времени автономной работы |
Есть |
|
Максимальное количество подключаемых дополнительных батарейных модулей |
6 |
|
Защита и фильтрация |
|
|
От короткого замыкания |
Автоматический выключатель |
|
От перегрузки в линейном режиме |
при нагрузке 100-105% - долговременная работа; при 105-125% - переключится в режим работы автоматического байпаса по истечении 10 мин; при 125% - 150% - переключится по истечении 30 сек; при > 150% - переключится по истечении 500 мс. |
|
От перегрузки в режиме работы от батареи |
при нагрузке 100-105% - долговременная работа; при 105-125% - выключится по истечении 1 мин; при 125-150% - выключится по истечении 30 сек; при > 150% - выключится по истечении 500 мс. |
|
От перегрузки в режиме работы автоматического байпаса |
при нагрузке < 125% - долговременная работа; при 125-150% - выключится по истечении 30 сек; при > 150% - выключится по истечении 500 мс. |
|
От высоковольтных выбросов |
455 Дж |
|
КПД |
|
|
В линейном режиме |
> 95 % |
| В режиме ECO |
> 98 % |
|
Средства связи, управления и администрирования |
|
|
Связь с ПК |
USB type B, RS232 |
|
Поддерживаемые ОС |
Windows server 2003/2008/2012/SBS2011/XP/Vista/7/8/10, Linux, Linux AMD64, Sun Solaris 7/8/9/10, IBM Aix 4.3x/5.1x/5.2x/5.3x, HP-UX 11.x, FreeBSD, Unix Systems, MAC версии до 10.6, MAC 10.7 |
|
Интерфейс пользователя |
Многофункциональный графический ЖКИ с кнопками управления и звуковым излучателем, а также индикаторами для быстрого определения состояния ИБП: норма - зеленый, режим работы от батареи – желтый, режим байпаса – желтый, сбой - красный. |
|
Универсальный слот для опциональных карт |
Есть |
|
Аварийное отключение питания (EPO) |
Есть |
|
Сухие контакты (Dry Contact) |
Есть |
|
Физические характеристики и свойства |
|
|
Размеры ШxВxГ, мм |
438 х 216 х 593 мм |
|
Масса нетто, кг |
66,5 кг |
|
Масса брутто, кг |
91 кг |
|
Охлаждение |
принудительное |
|
Уровень создаваемого шума |
<55 дБ |
|
Тепловыделение при питании от сети |
IP 20 |
|
Условия эксплуатации |
|
|
Диапазон температуры |
от 0 до +40 °C |
|
Диапазон относительной влажности |
0-95 % (без конденсации) |
|
Диапазон высоты над уровнем моря |
0-3000 м |
|
Условия хранения |
|
|
Диапазон температуры |
-15 - + 40 °C |
|
Диапазон относительной влажности |
0-95 % (без конденсации) |
|
Диапазон высоты над уровнем моря |
0-15000 м |
|
Соответствие стандартам |
|
|
Требования безопасности низковольтного оборудования ЕврАзЭС |
ТР ТС 004/2011 |
|
Электромагнитная совместимость ЕврАзЭС |
ТР ТС 020/2011 |
